奥睿德抗震支吊架振动台试验

奥睿德于2019年5月份在中国地震局工程力学研究所实验室进行了抗震支吊架振动台试验，检测样品包括抗震支吊架、管廊托臂支架系统及其支撑管线、风管、桥架、管廊管线等机电系统。通过振动台试验得出采用抗震支吊架、管廊托臂支架支撑的管线、风管、桥架、
管廊管线等机电系统在地震中的位移；不同强度地震动作用下管线、风管、桥
架、管廊管线的位移幅度、系统加速度响应、损伤形式和可用性评估。

地震振动台台参数

本试验在中国地震局工程力学研究所地震工程与工程振动重点试验室完成，振动台的基本参数见表1
。

试验参数

通过安徽奥睿德科技发展有限公司研发的抗震支吊架、管廊托臂支架系统构成本次试验的试验体。其中，二层加载框架楼面放置水管、风管，三层楼面放置桥架、水管、管廊管线。保持水管、桥架、风管、管廊管线整体呈水平状态。

所测试的DN150消防管道离结构体高度0.8m，管道共装有两个抗震支吊架，分别为一个单管侧向抗震支吊架、一个单管侧纵双向抗震支吊架。抗震支吊架测试使用材料厚度：抗震连接件厚度为6.0mm，管夹厚度为6.0mm，吊杆采用M12全牙螺杆，
吊杆加强槽钢和斜撑均采用41*41的C型槽钢厚度为2.0mm。

测试的风管规格为630mm*300mm，安装离结构体高度为0.85m，风管共安装两个抗震支架，分别为一个风管侧向抗震支吊架、一个风管侧纵双向抗震支吊架。抗震支吊架测试使用材料厚度：抗震连接件厚度为6.0mm，限位件厚度为6.0mm，吊杆采
用M12全牙螺杆，吊杆加强槽钢和斜撑均采用41*41的C型槽钢厚度为2.0mm。

测试的桥架规格为300mm*150mm，安装离结构体高度为0.75m，桥架共安装两
个抗震支架，分别为一个桥架侧向抗震支吊架、一个桥架侧纵双向抗震支吊架。抗震支吊架测试使用材料厚度：抗震连接件厚度为6.0mm，限位件厚度为6.0mm,吊杆采
用M12全牙螺杆，吊杆加强槽钢和斜撑均采用41*41的C型槽钢厚度为2.0mm。

测试的多管规格为DN150*2,安装离结构体高度为0.75m，多管共安装了两个抗震支吊架，分别为一个多管侧向抗震支吊架、一个多管侧纵双向抗震支吊架。抗震支
吊架测试使用材料厚度：抗震连接件厚度为6.0mm，管夹厚度为5.0mm，吊杆和斜撑
均采用41*41的C型槽钢厚度为2.0mm。

测试的管廊托臂支架管道规格为DN100*2，安装与结构柱侧，共安装了两个抗震支架，分别为一个托臂支架等同于侧向抗震支吊架，一个托臂加水平斜撑支架等同于侧纵双向抗震支吊架。抗震支吊架测试使用材料厚度：抗震连接件厚度为6.0mm，
管夹厚度为5.0mm，托臂和斜撑均采用41*41的C型槽钢厚度为2.0mm。

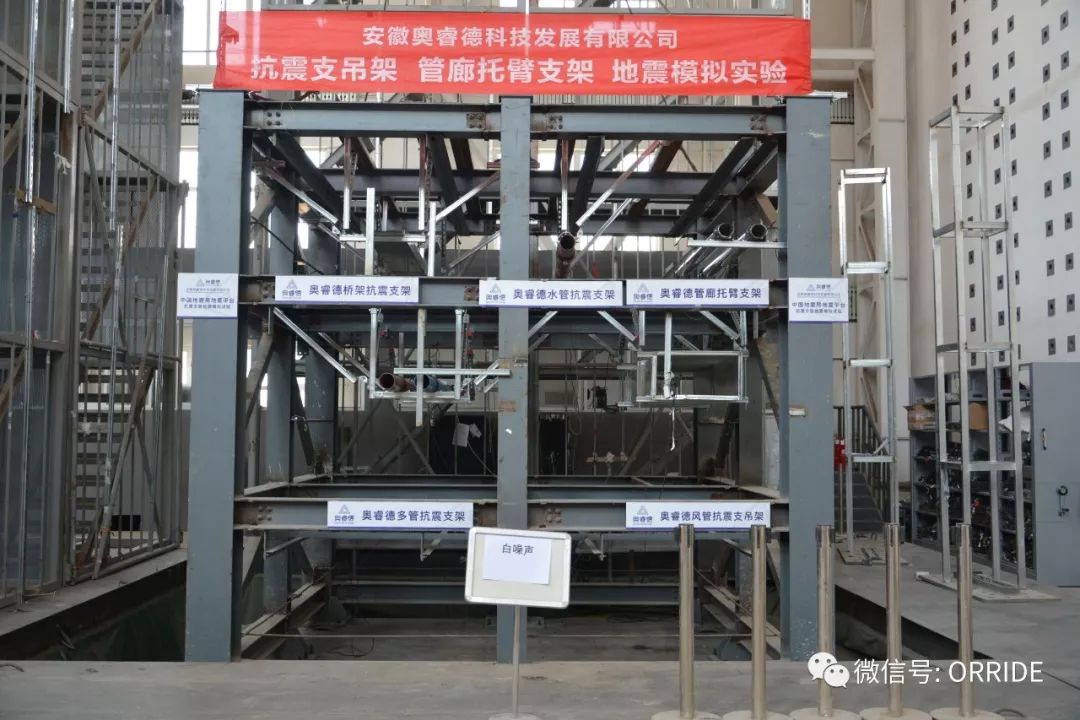

试验体安装完毕后，将其安装在5*5米地震模拟振动台上，固定。在相关试验体上安装有拉线位移计共计10个，测量各测点的相对位移（试验体相对于加载框架）;
三向加速度传感器7个，测量7个测点三个方向的加速度。传感器布置示意图见图3。

试验过程和数据

检测试验选取两条天然地震动和一条人工地震动作为振动台台面输入地震，按照加速度由小到大的加载顺序，试验输入的地震动幅值依次为0.1g,
0.2g,
0.3g,
0.4g,
0.62g,
1.0g，且均为双向输入。试验加载工况如表2所示，所用加速度时程及其反应谱如图4所示。

典型图片和荷载曲线

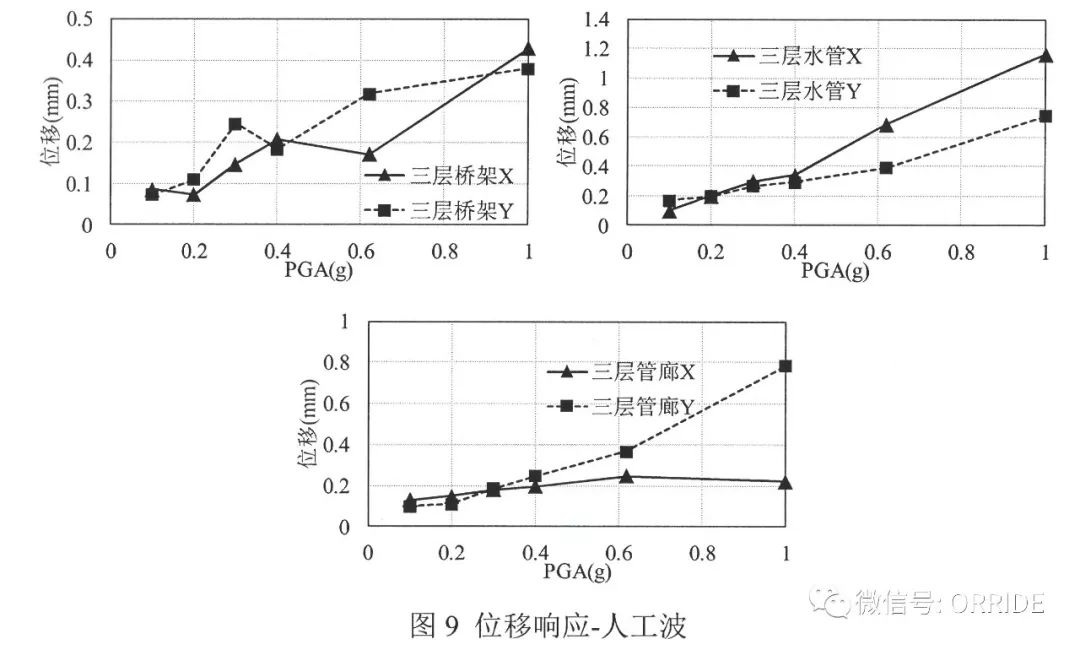

二层水管、二层风管、三层桥架、三层水管、三层管廊在不同地震作用下X/Y
向最大位移分别如图7、8、9所示。从图7、8、9可以明显看出抗震支架抑制位移的
效果显著，管线、风管、水管、管廊管线系统水平位移均非常小，能保障其使用功能。
且试验终止后，抗震支吊架系统完好无损。

以二层水管、二层风管为例，其对所在楼层加速度峰值响应的放大系数如图10、
11、12所示。从图中分布可以看出，所采用的支撑系统由于刚度较大，并不能减轻其所支撑的管线、风管系统的加速度响应。

试测结论

测试结果表明本公司的抗震支吊架、管廊托臂支架在地震时能够给予机电管线和设备可靠的保护。装有抗震支吊架、管廊托臂支架系统的管线、风管、桥架、管廊管线整
体波动幅度较小，满足设计预期要求。在相应于七度、八度、九度罕遇地震作用台面输入下抗震支吊架、管廊
托臂支架系统及管线、风管、桥架、管廊管线均未出现肉眼可视的损坏情况，
送检的抗震支吊架、管廊托臂支架系统抗震性能良好。
